Инструкции за монтаж на решетъчен окачен таван

Запознайте се с нашите подробни инструкции за монтаж на решетъчен окачен таван – от избор на подходящи инструменти до изпълнението на отделните стъпки и проверката на качеството. В допълнение ще откриете и видео с целия процес, за да можете да гарантирате сигурното изпълнение на монтажните дейности.

Нужните инструменти и как правилно да изпълним монтаж на решетъчен окачен таван

Изберете желаната конфигурация решетъчен окачен таван

Можете самостоятелно да изберете желаната конфигурация на решетъчния окачен таван според вашите лични предпочитания. В таблицата по-долу, класическият и пирамидалният вариант на окачените тавани са комбинирани в една секция, тъй като монтажът им е идентичен. В отделна секция са разположени особеностите на касетъчните модели GLK. За моделите тип „щора“ е желателно наш специалист да изчисли нужните аксесоари на база на размерите на клетките. При нужда от съдействие не се притеснявайте да се свържете с нашите специалисти, които ще ви посъветват и извършат подробно изчисление на нужните консумативи за желаната от вас конфигурация.

Нужни аксесоари за 1 кв. м. класически или пирамидален окачен таван

Монтаж на класически и пирамидални решетъчни окачени тавани

Име / Размер на клетката, мм
Единица
50х50
60х60
75х75
86х86
100х100
120х120
150х150
200х200
Решетъчен модел 600 x 600 мм
бр.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
Включва:
Долен профил 600 мм
бр.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Горен профил 600 мм
бр.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Основен профил на решетката 2400 мм
бр.
0,7
0,7
0,7
0,7
0,7
0,7
0,7
0,7
Надлъжен профил на решетката 600 мм
бр.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
Свързващ елемент
бр.
0,7
0,7
0,7
0,7
0,7
0,7
0,7
0,7
Окачвачи, 1000 мм
комплект
1,68
1,68
1,68
1,68
1,68
1,68
1,68
1,68
Г-образен профил за монтаж на стена 3000 мм
бр.
≈ 0,216
Точната бройка на Г-образните профили за стена може да се калкулира на база на точния периметър на помещението

Инструкции за монтаж на ламелни окачени тавани KRAFT

Инструкции за монтаж на решетъчен окачен таван (класически и пирамидален модел)

Техническа схема за монтаж на решетъчен окачен таван (класически модел)

Инструкции за монтаж на решетъчен окачен таван (класически и пирамидален модел)

Инструкции за собственоръчен монтаж на решетъчен окачен таван (класически и пирамидален модел)

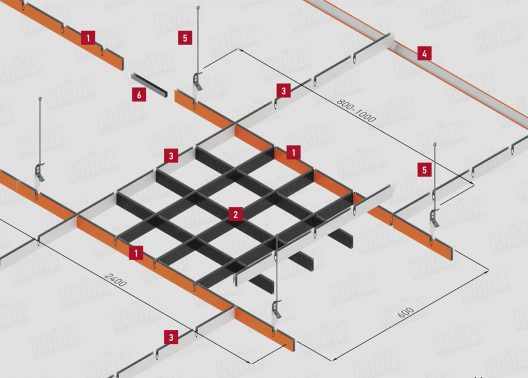

Нужни инструменти за монтаж на класически и пирамидални модели окачен таван

  1. Основен профил 2400 мм
  2. Модул (състои се от горен и долен профил от 600 мм)
  3. Надлъжен профил 600 мм
  4. Г-образен профил за монтаж към стена, 3000 мм
  5. Окачвач
  6. Свързваща част за основни профили, 2400 мм

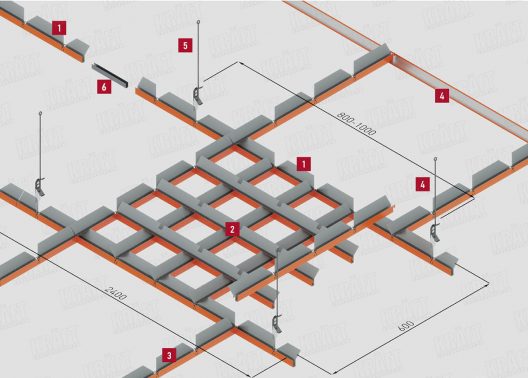

Монтажна схема на класически решетъчен окачен таван

Монтажна схема на пирамидален решетъчен окачен таван

1

Маркиране на тавана

Определя се нивото (хоризонтала), на което ще бъде разположен окаченият таван и се прави маркировка за стенен Г-образен профил. Разстоянието от окачения таван до основния трябва да бъде най-малко 150 мм.

2

Монтаж на стенен Г-образен профил

Стенният Г-образен профил (ъгъл) се монтира с помощта на дюбели. Разстоянието между дюбелите трябва да бъде 300 – 500 мм.

3

Маркиране и монтаж на окачвачите за основния профил 2400 мм

Закрепват се към основния таван с помощта на анкерни дюбели със стъпка 800 – 1000 мм. Най-близките до стената окачвачи трябва да бъдат закрепени на разстояние не повече от 600 мм от нея.

4

Монтаж на рамката от основни профили 2400 мм и надлъжни профили 600 мм

Закрепваме основните профили в съответните зони и ги свързваме един с друг с помощта на съединители. Между основните профили монтираме надлъжни профили.

5

Сглобяване и монтаж на решетката

Закрепваме основните профили в съответните зони и ги свързваме един с друг с помощта на съединители. Между основните профили монтираме надлъжни профили.

Монтажът може да се извърши в различна последователност – преценете как да процедирате според особеностите на вашия проект:

Вариант 1 – Първо се монтира рамката (стъпка 4) в цялата стая и след това се монтират решетката (стъпка 5).

Вариант 2 – Първо се сглобява част от рамката (стъпка 4) и веднага след това се монтира решетката (стъпка 5). След това се монтира следващата част от рамката и т.н.

Нужни аксесоари за монтаж на база 1 кв. м. решетъчен окачен таван GLK 15/15

Инструкции за монтаж на решетъчен окачен таван (касетъчен модел GLK)

Наименование / Размер на клетката, мм
Мерна единица
50х50
60х60
75х75
86х86
100х100
120х120
150х150
200х200
Решетъчен модул GLK 600 х 600 мм
бр.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
Включва:
Долен профил 600 мм
бр.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Горен профил 600 мм
бр.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Рамков профил
бр.
11,12
11,12
11,12
11,12
11,12
11,12
11,12
11,12
Основен профил T-15 3600 мм
бр.
0,464
0,464
0,464
0,464
0,232
0,232
0,232
0,232
Надлъжен профил T-15 1200 мм
бр.
—
—
—
—
1,4
1,4
1,4
1,4
Кръстосан профил T-15 600 мм
бр.
2,8
2,8
2,8
2,8
1,4
1,4
1,4
1,4
Окачвачи решетка GLK, стъпка 1000 мм
комплект
1,4
1,4
1,4
1,4
0,7
0,7
0,7
0,7
Г-образен профил за стена 3000 мм
бр.
≈ 0,216
Точната бройка на Г-образните профили за стена може да се калкулира на база на точния периметър на помещението

Инструкция за монтаж на решетъчен окачен таван, касетъчен модел GLK 15/15

Окачени тавани GLK се монтират върху рамка с T-профили KRAFT Fortis T-15. Решетката GLK се вмъква в рамката, изработена от Т-профили. На примера по-долу се показва монтаж на решетка GLK 15/15.

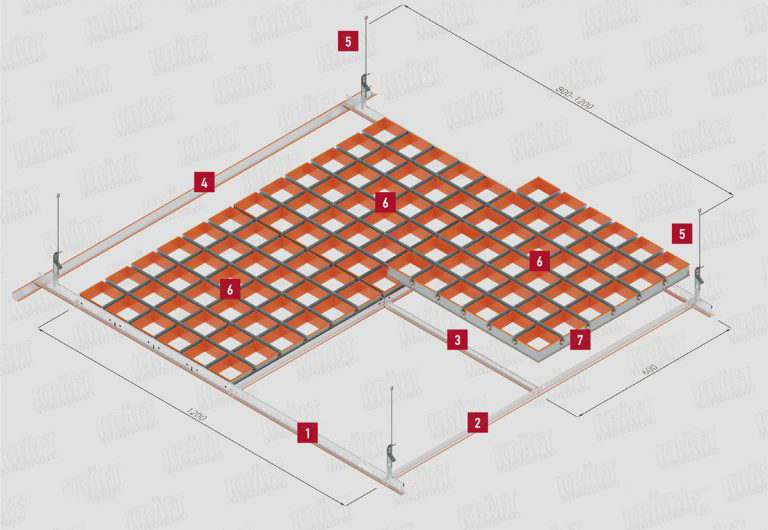

Нужни инструменти за монтаж на окачени тавани, касетъчен модел GLK

  1. Основен T-профил 3600 мм
  2. Напречен Т-профил с дължина 1200 мм
  3. Надлъжен профил 600 мм
  4. Г-образен профил за монтаж към стена, 3000 мм
  5. Окачвачи
  6. Рамков профил за решетъчния модул GLK

Особености при монтажа на касетъчни модели GLK 15/15

Използвайте специални аксесоари за окачване

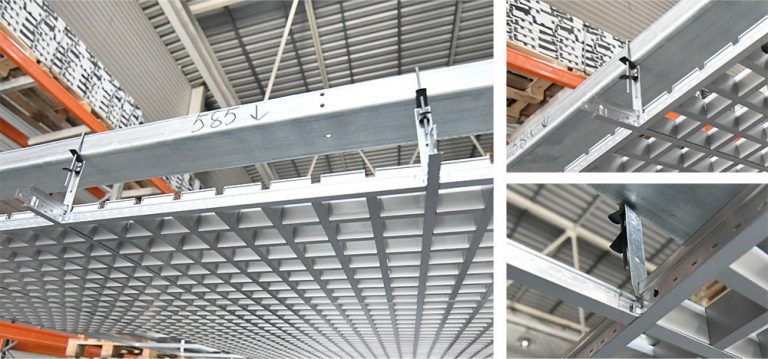

За да закрепите рамката от Т-профила, използвайте специалните куки за целта. Монтирането им трябва да се извършва в пресечната точка на Т-профилите, така че да не пречат на монтажа на решетъчните компоненти.

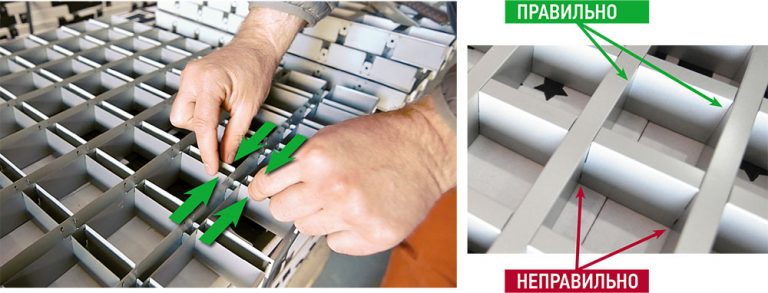

Проверете заключването на горния и долния профил

След сглобяването на решетката е необходимо да се провери дали ключалките на горния и долния профил са добре захванати. За да направите това, стиснете долния профил от двете страни на ключалката с малко усилие. Ако ключалката не е затворена, тогава ще чуете характерно щракване и профилът ще попадне на мястото си. В правилно сглобена решетка не трябва да има видими празнини между профилите.

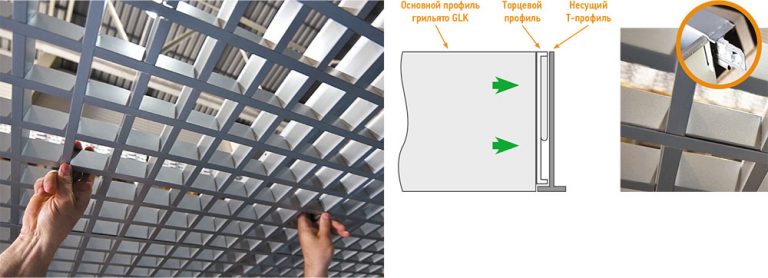

Проверете ключалките на рамкиращия профил

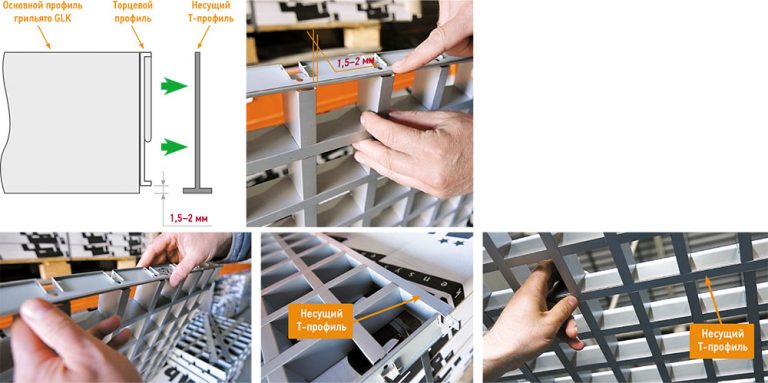

Следващата стъпка е да проверите правилното закрепване на ключалките на рамкиращия профил. Ако ключалката е затворена правилно, тогава основният профил трябва да стърчи 1.5 – 2 мм над рамката. Тази празнина е необходима, за да се компенсира дебелината на Т-профила. Профилът на рамката лежи върху носещия Т-профил и равнината на решетката трябва да бъде наравно с нивото на носещия Т-профил.

Уверете се, че решетката е добре закрепена

Решетката трябва да опира в Т-профила и да стои върху „дистанционера“ на носещата конструкция. Тя следва да има лек луфт, така че след монтажа да бъде достатъчно само да я преместите леко, за да влезе на мястото си. Малка междина между касетата и Т-профила е допустима в свързващите участъци на напречните Т-профили, тъй като профилите от 600 мм имат щампована ключалка.

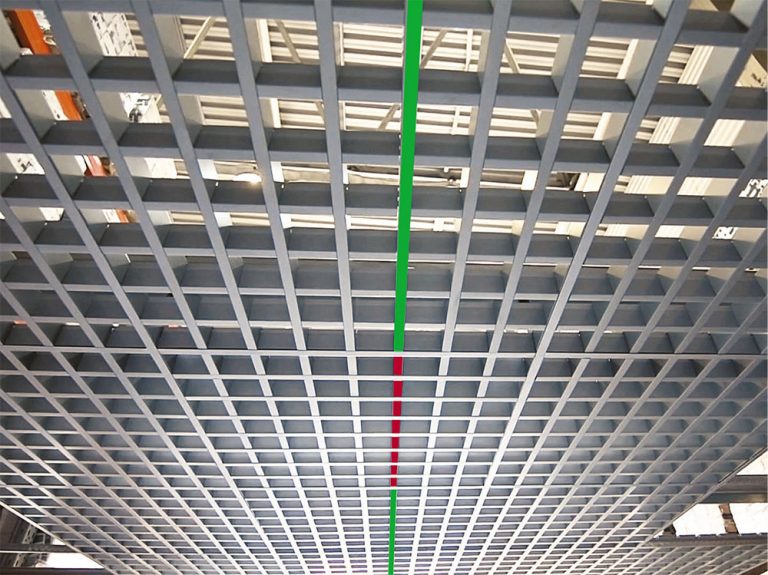

Проверете правилната позиция на решетката

За да създадете ефект на непрекъсната равнина, всички отделни решетки трябва да бъдат подравнени към долния профил на решетката. Всички долни профили трябва да бъдат насочени успоредно на носещия Т-профил.
