Монтаж на окачен таван с T-образни профили
Нужните инструменти и как правилно да изпълним монтаж на окачен таван
Можете самостоятелно да изберете начина на разположение на паната на окачения таван според вашите лични предпочитания. Различните възможности предопределят и нужните аксесоари и брой монтажни профили за целта. В таблицата по-долу ще откриете както класическата схема за монтаж на окачен таван, така и алтернативни варианти, за да можете да откриете най-подходящия за вашия вкус. При нужда от съдействие можете също така да се свържете с нашите специалисти, които ще ви посъветват и извършат подробно изчисление на нужните консумативи за въпросната конфигурация.

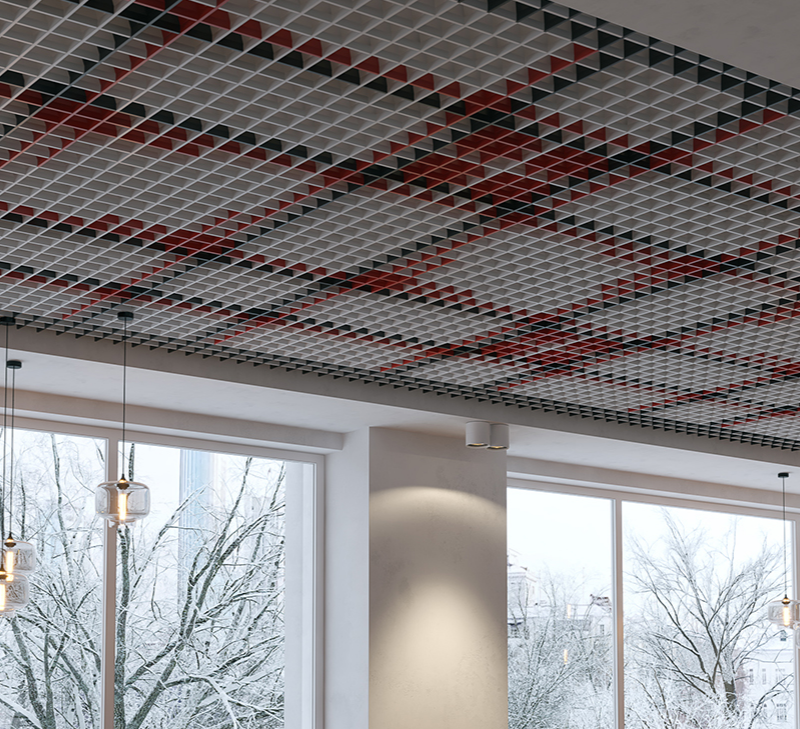

Монтаж на класически и пирамидални решетъчни окачени тавани
Основен Т-образен профил 3600 мм
Напречен Т-образен профил 1200 мм
Надлъжен Т-образен профил 600 мм

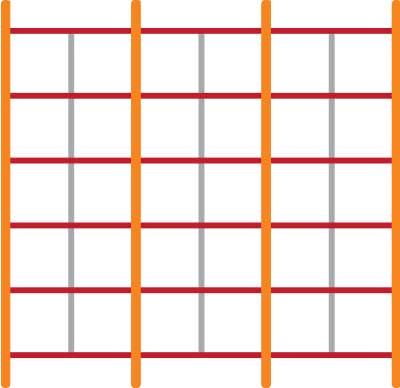

Монтажна схема 1
Размери на плочата: 600 х 600 мм Допълнителни окачвания: не Товароносимост: стандартна

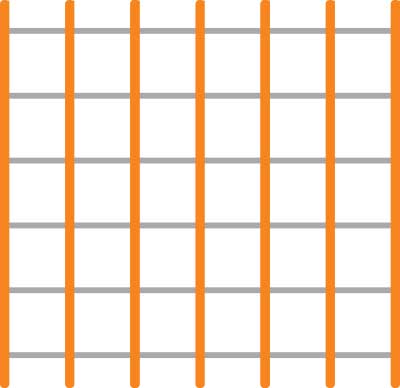

Монтажна схема 2
Размери на плочата: 600 х 600 мм Допълнителни окачвания: да Товароносимост: висока

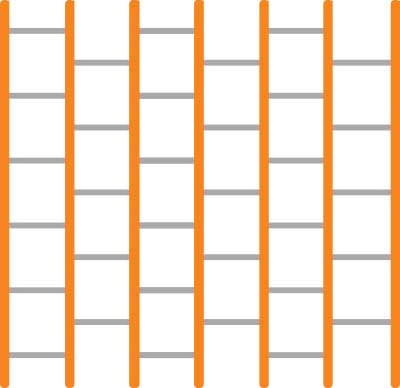

Монтажна схема 3
Размери на плочата: 600 х 600 мм Допълнителни окачвания: да Товароносимост: висока

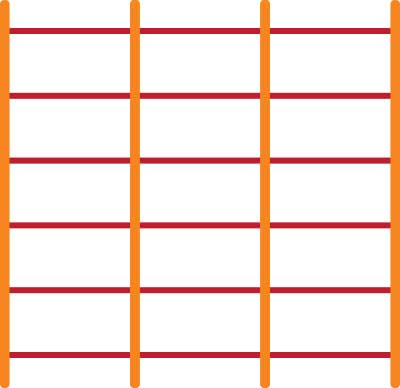

Монтажна схема 4
Размери на плочата: 1200 х 600 мм Допълнителни окачвания: не Товароносимост: стандартна

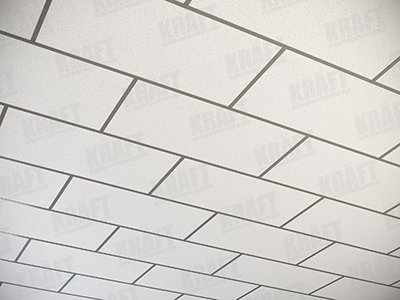

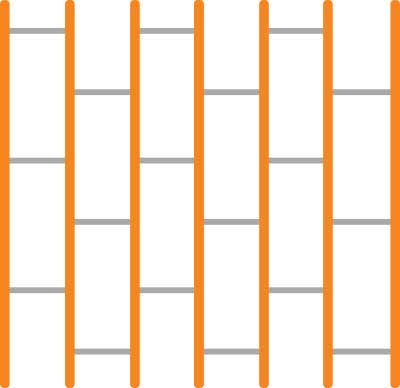

Монтажна схема 5
Размери на плочата: 1200 х 600 мм Допълнителни окачвания: не Товароносимост: стандартна

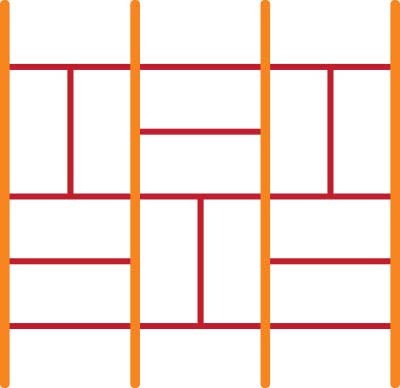

Монтажна схема 6
Размери на плочата: 1200 х 600 мм Допълнителни окачвания: не Товароносимост: стандартна

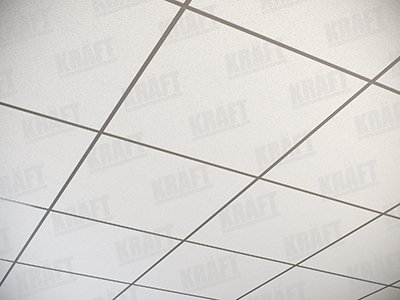

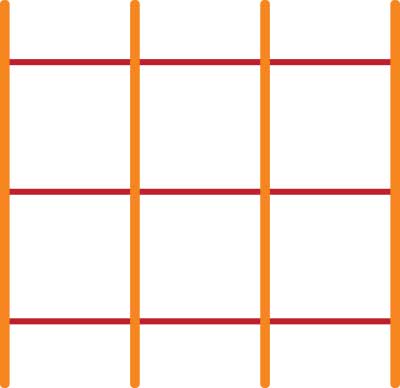

Монтажна схема 7
Размери на плочата: 1200 х 1200 мм Допълнителни окачвания: не Товароносимост: стандартна

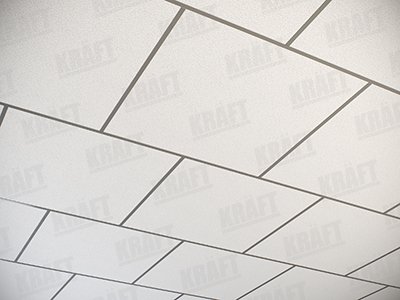

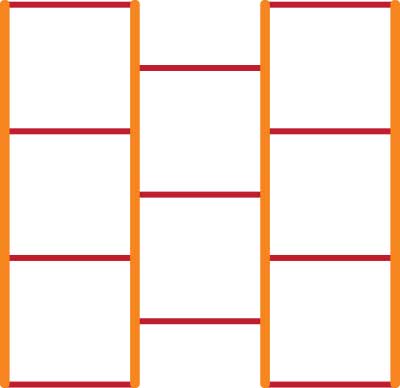

Монтажна схема 8
Размери на плочата: 1200 х 1200 мм Допълнителни окачвания: не Товароносимост: стандартна
Нужни аксесоари за монтаж на база 1 кв. м. окачен таван с T-образни профили
Монтажна схема | T-образн профил 3600 мм, бр. | T-образен профил 1200 мм, бр. | T-образен профил 600 мм, бр. | Аксесоар за окачване 1200 мм, бр. | Г-образен профил за стена 3000 мм, бр. |
1 | 0,232 | 1,4 | 1,4 | 0.7 | 0.216* |
2 | 0,464 | — | 2,8 | 1.4 | |
3 | 0,464 | — | 2,8 | 1.4 | |
4 | 0,232 | 1,4 | — | 0.7 | |
5 | 0,464 | — | 1,4 | 1.4 | |
6 | 0,232 | 2,8 | — | 0.7 | |
7 | 0,232 | 0,7 | — | 0.7 | |
8 | 0,232 | 0,7 | — | 0.7 |
За пана с размер 600 x 600 мм – 2.78 бр./кв.м.
*Точната бройка на Г-образните профили за стена може да се калкулира на база на точния периметър на помещението
Инструкции за монтаж на окачен таван на T-образни профили
Инструкции за собственоръчен монтаж на окачен таван с Т-образни профили

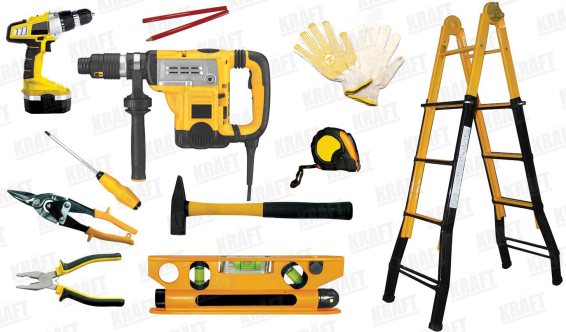

Нужни инструменти:
- Перфоратор или отвертка (в зависимост от материала на стените)
- Кръстата отвертка
- Чук
- Пинсети
- Строителен нивелир (за предпочитане лазерен)
- Строителен молив
- Рулетка
- Чисти ръкавици
- Стълба
- Ножица за метал
Нужни аксесоари за монтаж на окачен таван

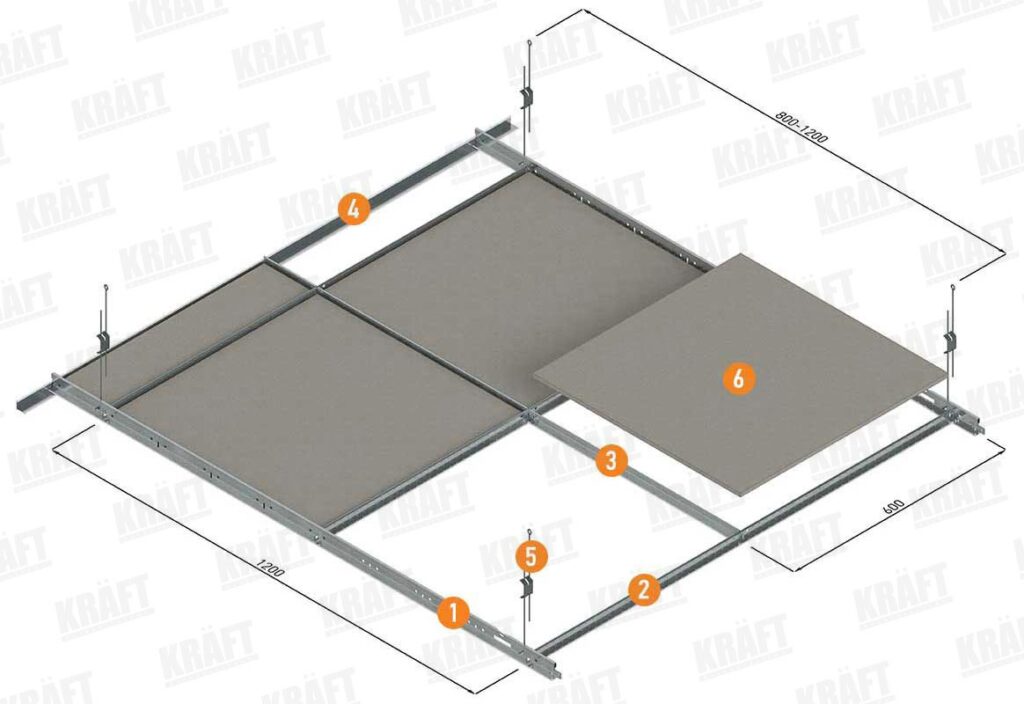

- Основен Т-образен профил 3600 мм
- Кръстат T-образен профил 1200 мм
- Надлъжен Т-профил 600 мм
- Г-образен профил за монтаж на стена 3000 мм
- Закачане (игла с кука, игла с ухо, разтегателна пружина)
- Окачен таван или панел
1

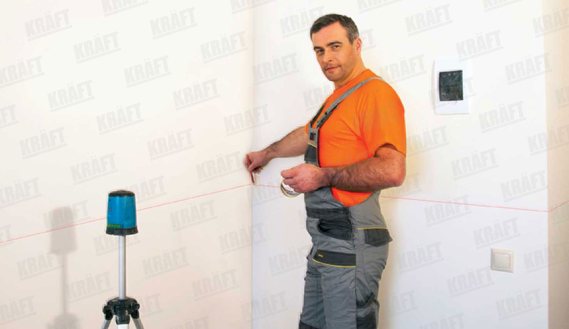

Маркиране на тавана
Определя се нивото (хоризонтала), на което ще бъде разположен окаченият таван и се прави маркировка за стенен Г-образен профил. Разстоянието от окачения таван до основния трябва да бъде най-малко 120 мм.
2

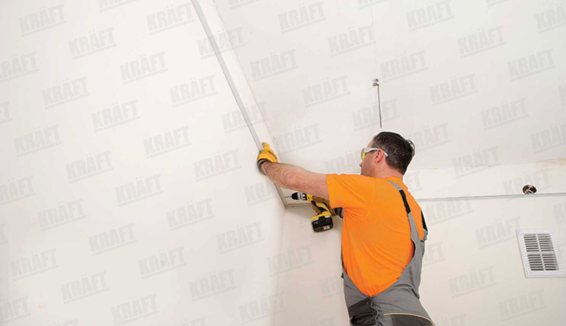

Монтаж на стенен Г-образен профил
Стенният Г-образен профил (ъгъл) се монтира с помощта на дюбели. Разстоянието между дюбелите трябва да бъде 300 – 500 мм.
3
Маркиране и монтаж на куките за окачване на Т-образните профили с дължина 3600 мм
Закрепват се към основния таван с помощта на анкерни дюбели със стъпка 800 – 1200 мм. Най-близките до стената куки трябва да бъдат закрепени на разстояние не повече от 600 мм от нея. За осветителните тела е необходимо да се използват допълнителни окачвания (от 1 до 4 в зависимост от размера и теглото им). Изключение правят LED лампите KRAFT – те не изискват допълнителни.
4

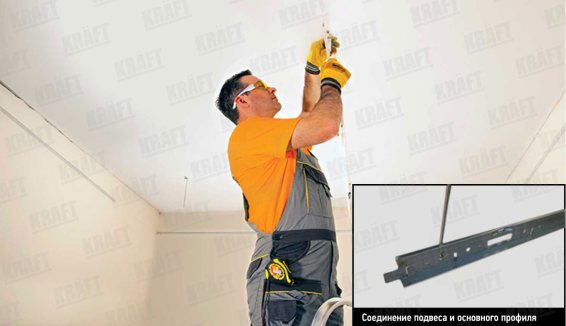

Монтаж и подравняване на основните Т-образни профили 3600 мм
За всеки основен Т-профил се използват най-малко три куки за окачване.
5

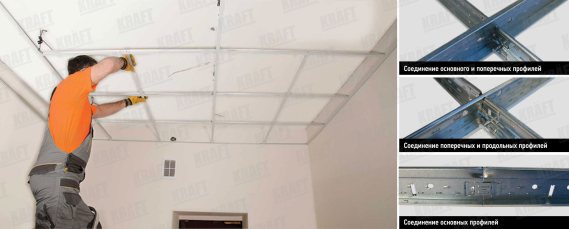

Монтаж на напречни и надлъжни Т-образни профили
Монтираме напречни Т-образни профили (1200 мм) в отворите на основния и надлъжни Т-образни профили (600 мм) в отворите на напречния.
6

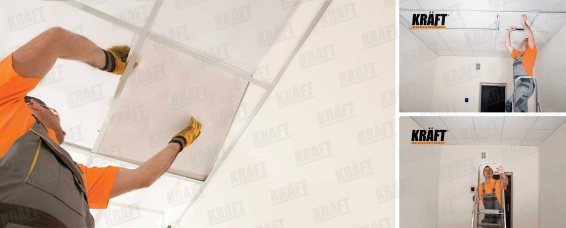

Монтаж на паната на окачения таван в готовата рамка
Монтажът на паната на окачения таван трябва да се извършва с чисти ръкавици, за да не се наруши външният им вид. Монтажът на осветителни тела, вентилационни решетки и други компоненти се извършва успоредно.
